Ich habe mir einen Bausatz eines digitalen Oszilloskop aus Fernost gekauft. Das Ganze hat mich 13 Euro gekostet und ist heute angekommen.

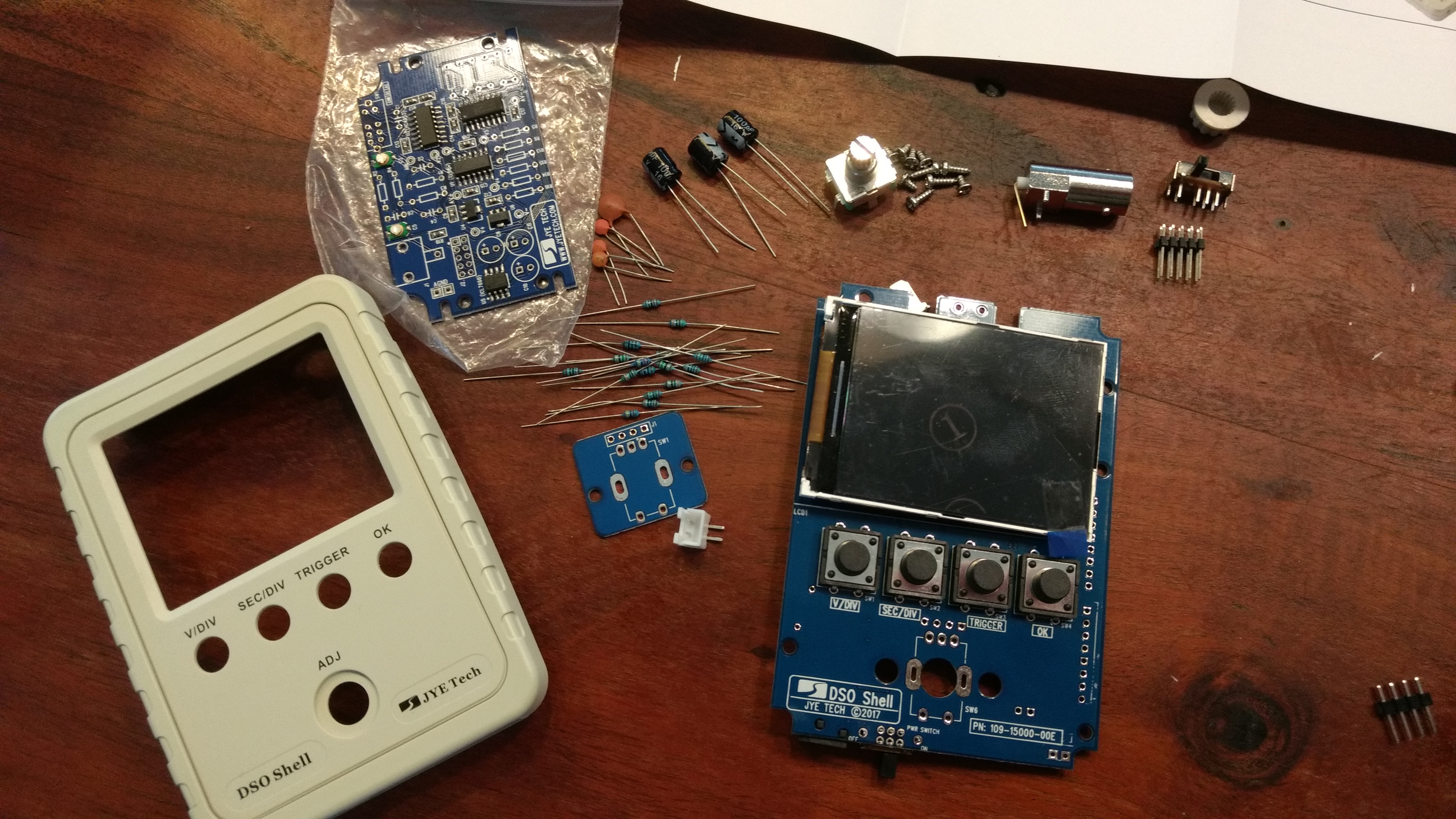

Dies sind die ganzen Einzelteile.

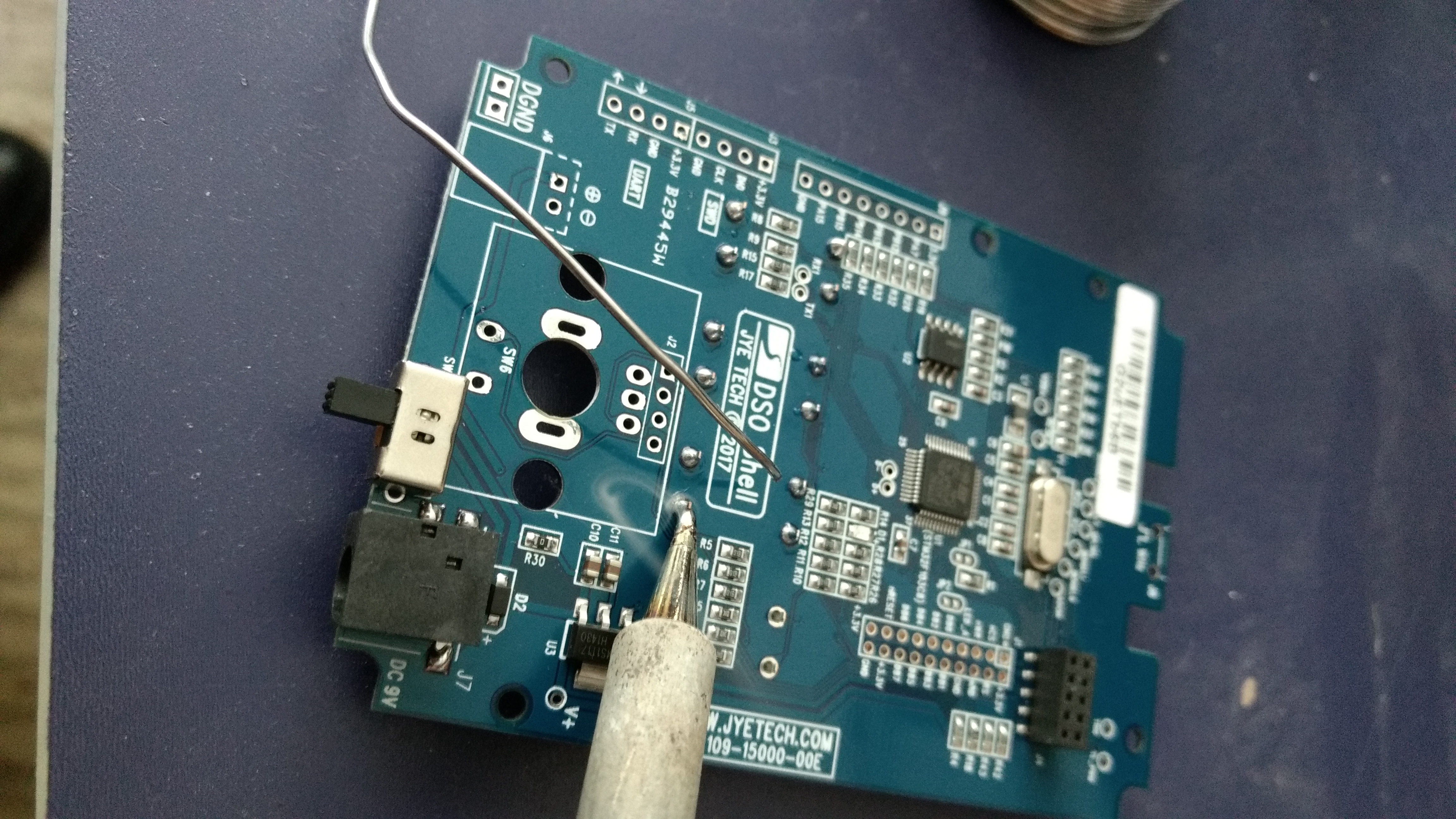

Die SMD Bauteile und das Display sind schon aufgelötet. Der Rest muß selbst erledigt werden.

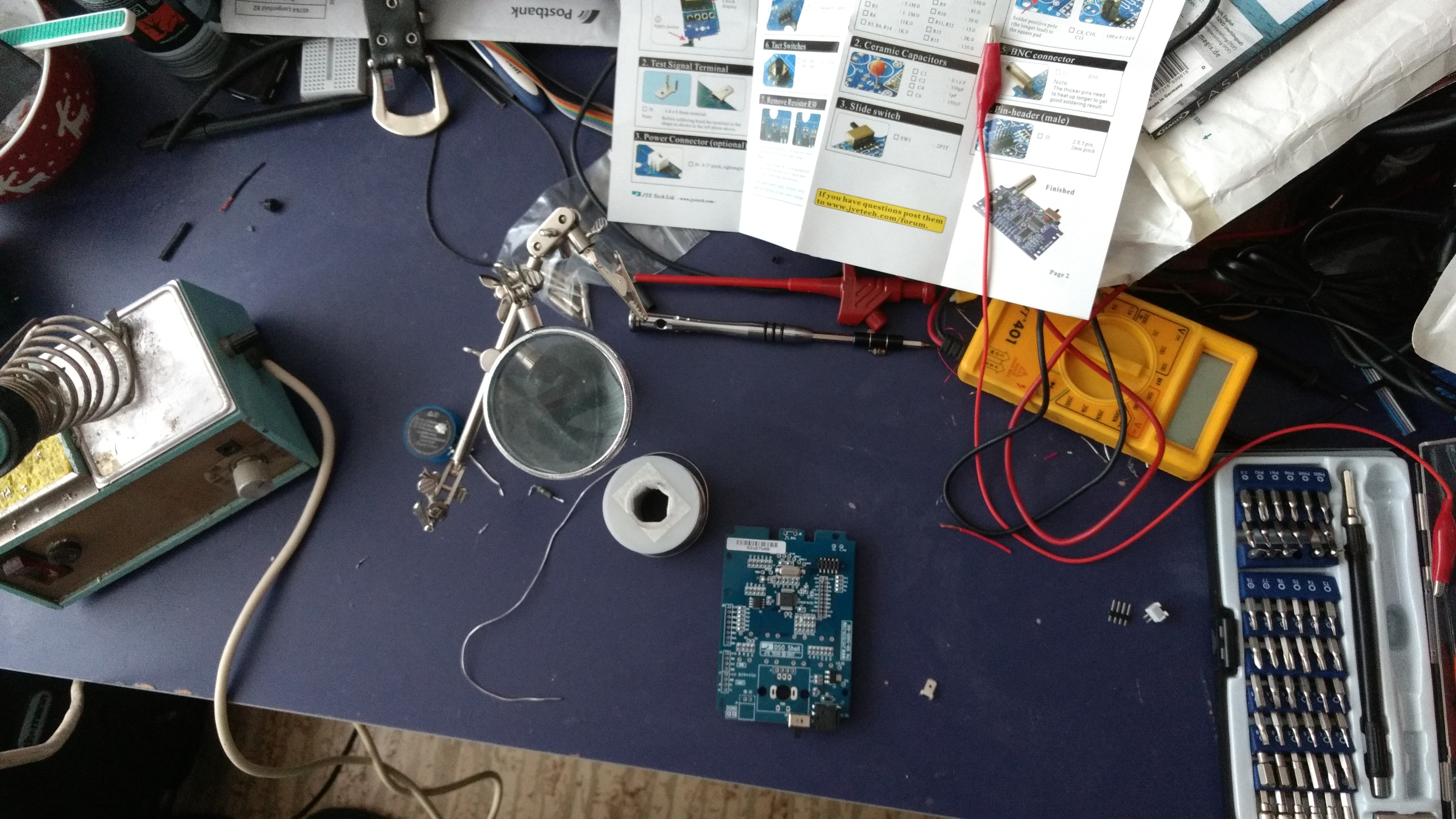

Also Lötkolben ausgepackt und los…

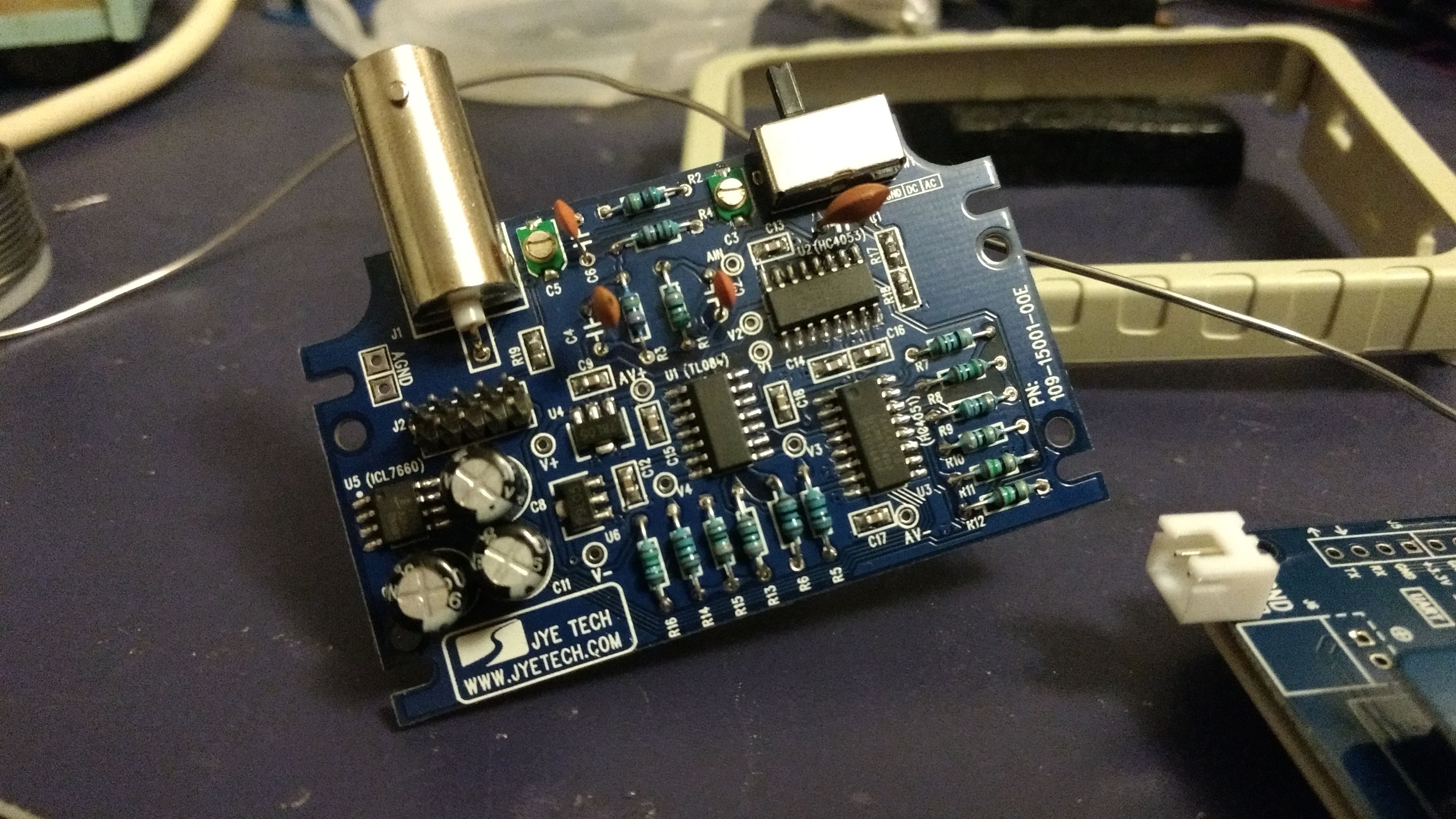

Danach die Analog Platine.
Sieht gut aus. Also alles zusammen bauen und hoffen das alles funktioniert.
Sieht doch viel versprechend aus.

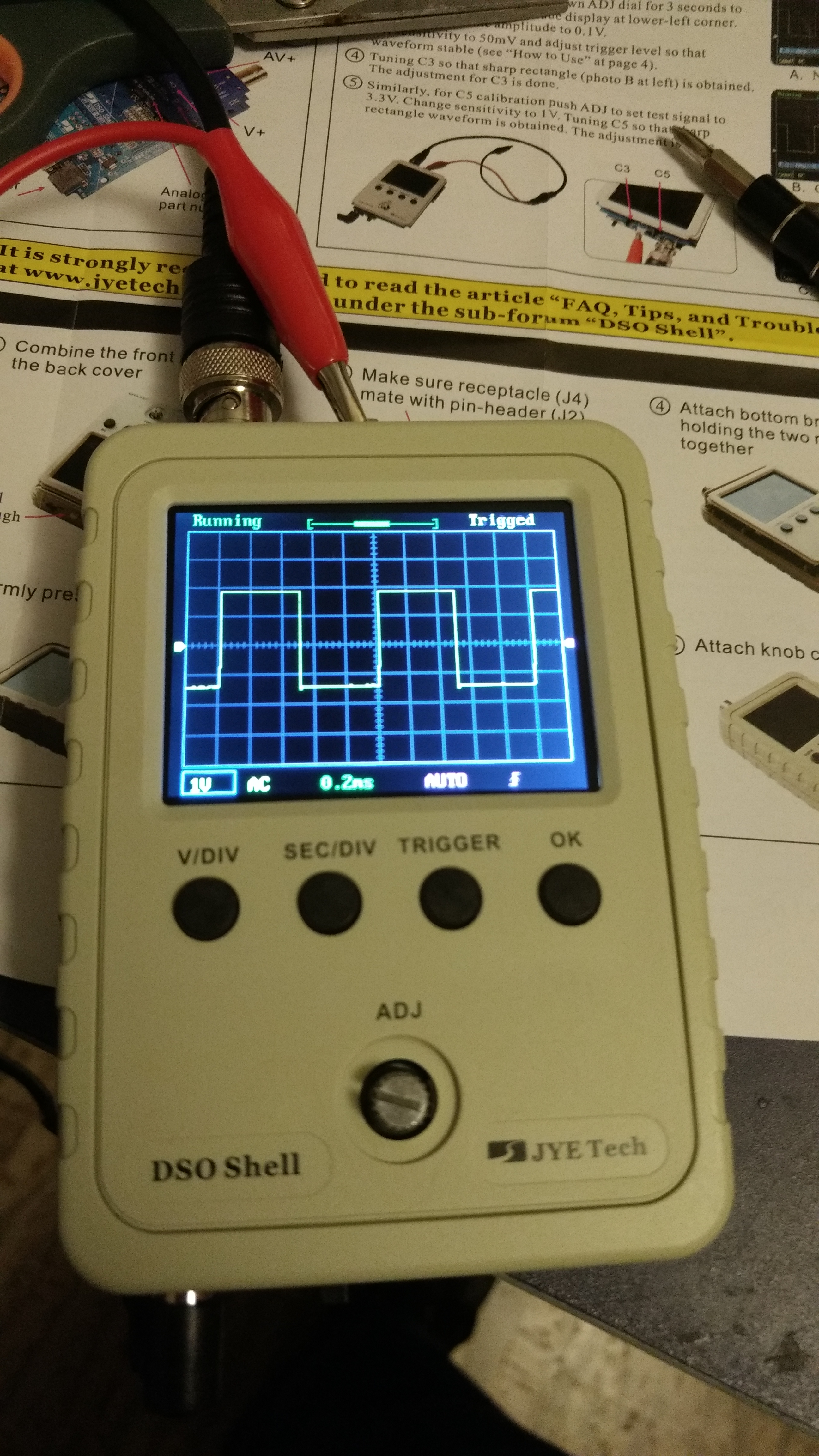

Jetzt noch das Testsignal angelegt und ich habe ein echt schönes Rechteck 1kHz Signal. Bin sehr zufrieden.
Für ca. 13 Euro ein Digitales Oszilloskop.
Jetzt kann ich den Verstärker von meiner Vinyl Jukebox reparieren. Da kommt leider kein schöner Sound raus.
